综合实验室设计要求_中南

日期:2020-12-28 09:46:00发布人:本站浏览数:1074


实验室水路


1、上水管采用DG15PP材料、PVC材料、开泰管等,水压不小于2.5兆帕,下水采用管DG50 PP材料、PVC、陶瓷,最小坡度不小于5度,下水设U形反水弯,上下水管路材料不宜采用金属。铺设到室外管道另议。(实验室建设规划


2、实验产生的有毒有害液体,要设计二次蓄水装置,待消毒净化达到排放标准后,再排放。


3、实验室下水管路应设计独立回路,不宜与卫生间等其它下水道连通。


实验室电路


1、中国电压标准,交流三相五线制电源380V,50HZ,(红色A、绿色B、黄色C、黑色0、双色保护地)。交流单相三线制电源220V,50HZ,(红色火、黑色0、双色保护地)。


2、合理设计实验室电气,布置线路电线采用铜芯BVR、BV,电线直径、开关大小按照用电容量计算。


3、较大负荷用电器单独设回路,并设计相应自动保护开关。


4、贵重仪器、精密仪器电源,设计交流稳压装置或设隔离电源,以确保仪器安全可靠运行。


5、全部插座,用电器外壳都要良好接地,确保人身安全。


6、合理设计空调、照明。合理设计电加热装置,达到安全可靠使用目的。


实验室气路


1、为确保安全,实验用各种气体,有条件应远离工作点设计具有防爆性能的房间作为气体室存放,否则需设置带有全自动报警功能的气瓶安全柜存放。


2、实验产生有毒有害气体应设计负压排气系统,确保有毒有害气体不在室内泄露。


3、按照房间大小比例设计相应数量带逆风阀的换气扇,使空气流通顺畅,保持清洁。


4、每个房间都要设计带有过滤装置的通气孔,如果是带有室内走廊的房间也可在门窗上设百叶窗,尺寸按照排气量比例关系计算。


实验室排风


1、排风系统工程是实验室建设的关键,通风柜的效果好坏主要在于排风系统设计。


2、排风管的材料首选为FRP无机树脂材料,也可用PVC材料或PP材料风管内壁应制做粗糙面,可减少风流噪声,采用圆形或巨型均可,直径250—500mm,按照排风量要求确定尺寸。


3、FRP防腐风机种类确定:


(1)轴流风机、单台通风柜,单原子吸收罩较小风量采用。


(2)斜流风机、双台通风柜,双原子吸收罩,略大风量采用。


(3)离心风机、多台通风柜或需要排风量较大时采用。


(4)屋顶风机(同上)均可选择。


4、防腐风机应安装在室外屋顶,出风口设防雨、鸟罩,还需减振器、逆风阀、消音器。5、如果实验室是空调房间安装通风柜,应合理设计补风装置,以避免浪费能源。

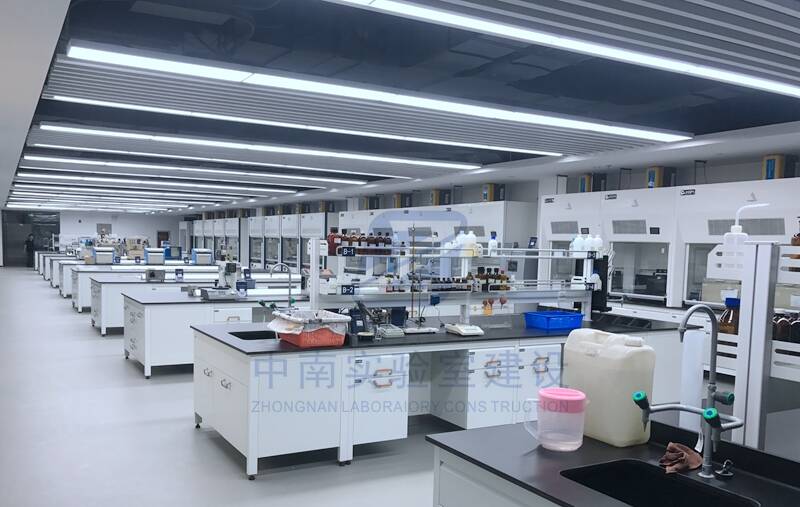

实验室家具


1、利用好现有空间发挥最大作用,使实验室家具布局合理,符合实验操作规律性,达到科学利用空间最佳效果。


2、实验室家具符合人体工程学,长、宽、高标准适合于人性化设计理念。


3、实验室家具设计适合实验工作的工艺流程、工作线路畅通、通道流畅。


4、实验室家具设计不能有遮挡光线,遮挡暖气热源等浪费能源现象。


5、实验室家具应采用环保、阻燃、耐腐蚀、强度高等专业材料,经久耐用。


6、生物、基因、物理、化学等不同学科实验室,设计不同类型的基础家具,要确保安全、经济、实用。




实验室采光系统


1、自然光必须经过控制处理以后才能进入建筑内,引入自然光后,建筑使用者就可以关闭或者减弱室内的人工光来节约能源。自然光获得的途径很多,包括侧窗、天窗(天窗, 通风窗)、屋顶捕光器、天窗、锯齿形屋顶或者特殊的光导管系统。为了最大限度的节约能源,必须将自然采光与建筑的整体设计、内部空间、电力照明系统和机械系统统一考虑。


2、增加建筑空间的自然采光量并不是简单地增加采光窗口的数量使必需, 使蒙受, 使承担, 遗传给;为了在室内获得均匀的光线,避免引入过多的热量和眩光,并能最大限度的减少工作面上的直射光,必须确定出窗口的位置和尺寸以及其它的一些因素。


3、不同的实验室对人工光和自然光的需求不同变化很大。在有些实验室里,室外景观才是研究人员最想获得的,而不是自然光。在这种情况下,只能让阳光进入办公室和公共空间。在大多数实验室,照明耗能要远远少于通风耗能,但是在办公空间和公共空间,照明耗能却占总耗能37%,自然光有助于降低照明负荷和制冷负荷。


实验室装修建设


1、实验室的装修与一般装修有所不同,设计上不但要美观舒适,还要做到防火、防潮、防腐等性能,增加通风、净化、消毒、无菌等功能,达到环保安全可靠经久耐用。


2、装修材料选择主要考虑环保、防腐性能。

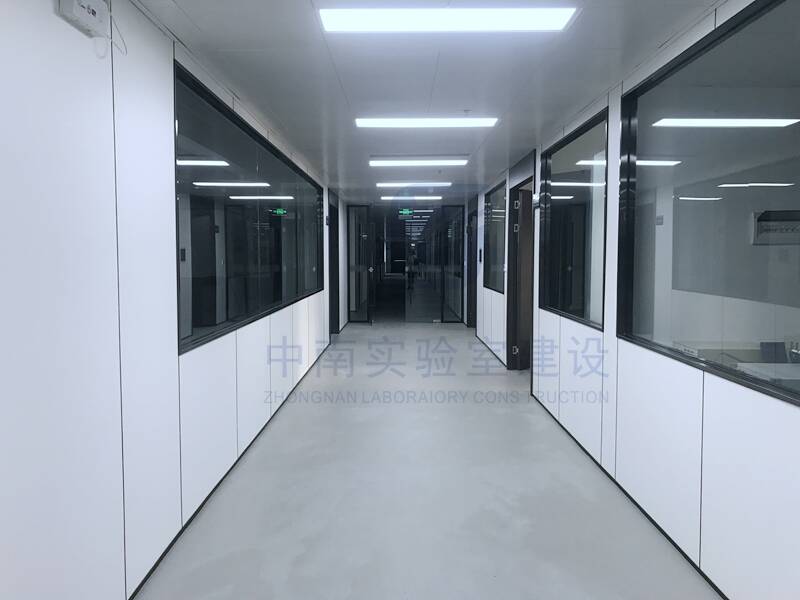

3、采用厚度12MM-19MM全玻璃隔断,是当前实验室建设普遍推广的设计方案。宽敞明亮, 科学现代。


4、对实验产生的有毒有害气体液体要做到二次处理排放,达到排放标准。


标识系统


1、实验室用于标示危险区、警示、指示、证明等的图文标识是管理体系文件的一部分,包括用于特殊情况下的临时标识,如“污染”、“消毒中”、“设备检修”等。


2、标识应明确、醒目和易区分。只要可行,应使用国际、国家规定的通用标识。


3、应系统而清晰地标示出危险区,且应适用于相关的危险。在某些情况下,宜同时使用标识和物理屏障标示出危险区。


4、应清楚地标示出具体的危险材料、危险,包括:生物危险、有毒有害、腐蚀性、辐射、刺伤、电击、易燃、易爆、高温、低温、强光、振动、噪声、动物咬伤、砸伤等;需要时,应同时提示必要的防护措施。


5、应在须验证或校准的实验室设备的明显位置注明设备的可用状态、验证周期、下次验证或校准的时间等信息。


6、实验室入口处应有标识,明确说明生物防护级别、操作的致病性生物因子、实验室负责人姓名、紧急联络方式和国际通用的生物危险符号;适用时,应同时注明其他危险。
