环境监测实验室设计方案：精准赋能生态监测，科学守护环境质量

  环境监测实验室作为生态环境保护的“眼睛”，是开展水质、大气、土壤、噪声等多维度环境指标检测的核心场所，其设计质量直接决定监测数据的准确性、可靠性与时效性。为实现“科学布局、安全高效、精准监测、绿色低碳”的建设目标，结合环境监测业务特性与实验室建设规范，制定本设计方案。

  一、设计核心原则

  1.功能导向原则：以监测业务需求为核心，涵盖样品采集、前处理、分析测试、数据处理、样品存储等全流程，适配理化分析、微生物检测、重金属测定、有机物分析等多类型检测任务。

  2.安全合规原则：严格遵循《实验室安全通用要求》《环境监测实验室建设技术规范》等标准，落实化学品安全、生物安全、辐射安全、消防安全等要求，防范环境污染与安全事故。

  3.精准高效原则：优化空间布局与流程设计，减少样品转运距离与交叉污染风险，配置高精度检测设备与智能化辅助系统，提升监测效率与数据精准度。

  4.绿色可持续原则：采用节能材料、节水器具与环保工艺，构建废水、废气、固体废物的闭环处理系统，降低实验室运行对环境的二次影响，实现低碳运营。

  5.灵活拓展原则：预留设备升级、业务扩容的空间与接口，适配未来监测指标拓展、检测技术更新的需求，延长实验室使用寿命。

  二、整体布局设计

  实验室整体采用“功能分区明确、流程动线合理、动静分离”的布局思路，总面积根据监测规模设定（中小型实验室建议800-1500㎡，大型综合实验室建议2000㎡以上），主要划分为以下核心区域：

  （一）样品处理与存储区

  •样品接收与暂存室：设置样品登记台、分类货架、温湿度控制系统，配备样品标识系统与追溯二维码，实现样品“接收-编号-暂存”一站式管理，面积建议50-80㎡。

  •样品前处理室：按监测类型分设水质前处理区、土壤前处理区、大气样品解析区，配置通风橱、超声波清洗器、微波消解仪、离心机、冷冻干燥机等设备，地面采用耐酸碱、防滑防腐材料，设置防污地漏与应急喷淋装置，面积建议120-200㎡。

  •样品存储室：分设常温存储区（存放常规固体样品）、冷藏区（0-4℃，存放水质、生物样品）、冷冻区（-20℃以下，存放挥发性有机物样品），配备防爆冰箱、密封储物柜，设置样品有效期预警系统，面积建议60-100㎡。

  （二）分析测试区

  •理化分析室：开展pH值、COD、氨氮、总磷等常规理化指标检测，配置紫外可见分光光度计、离子色谱仪、滴定仪等设备，实验台采用耐腐蚀陶瓷台面，预留充足电源接口与试剂摆放空间，面积建议80-120㎡。

  •重金属分析室：配备原子吸收分光光度计、原子荧光光度计、电感耦合等离子体质谱仪（ICP-MS）等设备，设置独立通风系统与重金属废液收集装置，地面与墙面采用防辐射、防渗透材料，面积建议100-150㎡。

  •有机物分析室：专注于挥发性有机物（VOCs）、半挥发性有机物（SVOCs）等检测，配置气相色谱仪、液相色谱仪、气质联用仪（GC-MS）等精密设备，采用全密闭通风设计与惰性气体净化系统，控制温湿度波动（温度20±2℃，湿度50±5%），面积建议120-180㎡。

  •微生物检测室：开展水体、土壤中细菌总数、大肠菌群等微生物指标检测，设置无菌操作间、培养室、灭菌室，采用十万级净化装修，配备生物安全柜、高压蒸汽灭菌器、恒温培养箱等设备，实现人流、物流、气流的单向流动，面积建议80-120㎡。

  •噪声与辐射监测室：配置噪声频谱分析仪、电磁辐射检测仪等设备，采用隔音、防电磁干扰设计，墙面与地面铺设吸声材料，避免外界干扰检测数据，面积建议40-60㎡。

  （三）辅助功能区

  •试剂与标准品存储区：分设普通试剂柜、危险品存储柜（防爆、通风）、标准品冷藏柜，严格分类存放酸、碱、有机溶剂、剧毒化学品等，设置试剂领用登记系统与泄漏应急处理装置，面积建议50-80㎡。

  •设备校准与维护室：配备设备校准工具、维修配件，为天平、光度计等精密设备提供定期校准与日常维护空间，面积建议40-60㎡。

  •数据处理与办公区：设置数据分析工作站、服务器机房、办公工位，配备数据管理系统（LIMS），实现监测数据的实时录入、分析、审核与上报，办公区与实验区采用玻璃隔断分隔，兼顾沟通便捷性与环境隔离，面积建议100-150㎡。

  •应急与辅助用房：包含洗眼器、紧急喷淋装置、消防器材室、卫生间、休息室等，应急设施确保在化学品接触、火灾等突发情况下快速响应，面积建议60-80㎡。

  三、系统工程设计

  （一）通风与空调系统

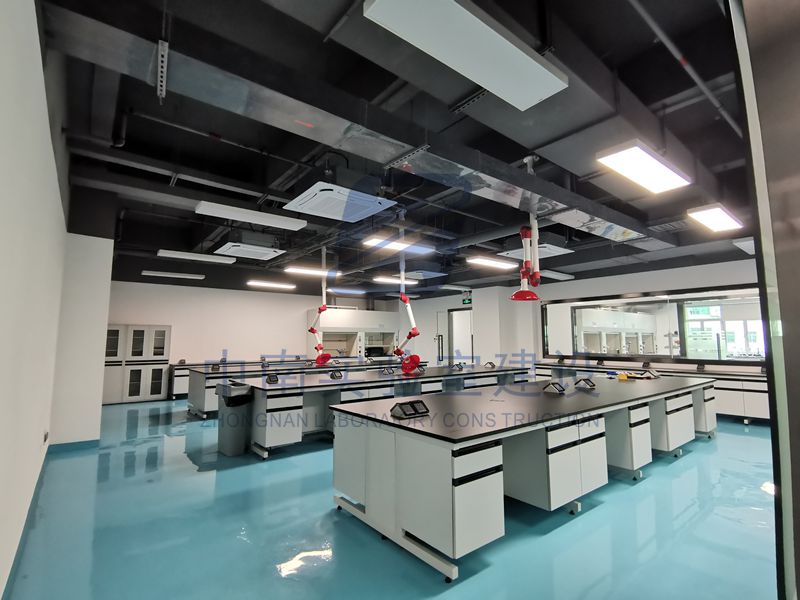

  •实验区采用“局部通风+全面通风”结合模式：前处理室、有机物分析室等产生有害气体的区域，配置通风橱（风速0.5-0.8m/s）、万向抽气罩，确保有害气体及时排出；整体实验室采用新风系统，换气次数不低于8次/小时，维持室内微正压，防止外界污染物侵入。

  •精密仪器室（如有机物分析室、微生物检测室）采用恒温恒湿空调系统，温度控制精度±1℃，湿度控制精度±5%，避免温湿度波动影响设备性能与检测结果。

  •通风系统配备活性炭吸附装置、酸雾净化塔等尾气处理设备，确保废气达标排放。

  （二）给排水与废水处理系统

  •供水系统：实验室用水分为自来水、纯水、超纯水三类。自来水用于日常清洁与设备冷却，纯水（电阻率≥10MΩ·cm）用于常规实验，超纯水（电阻率≥18.2MΩ·cm）用于精密仪器分析与试剂配制，配备一体化纯水制备系统，实现水资源循环利用。

  •排水系统：采用“雨污分流、清污分流”设计，实验废水按类型分设酸性废水、碱性废水、重金属废水、有机废水收集管道，经相应处理单元（中和池、重金属螯合装置、有机废水降解设备）处理达标后，接入市政污水管网或自行处理至回用标准。

  •地面设置防污地漏与积水槽，排水管道采用耐酸碱腐蚀材质（如PPR、PVC），避免管道渗漏造成环境污染。

  （三）电气与智能化系统

  •供电系统：采用双回路供电模式，配备UPS不间断电源（保障精密仪器与数据系统持续供电），实验区电源接口采用防溅、防腐蚀设计，预留独立接地系统（接地电阻≤4Ω），避免电磁干扰。

  •照明系统：实验区采用防眩光LED灯，照度不低于500lx；精密仪器室采用可调光照明，避免光线直射设备；应急照明系统确保突发断电时人员安全疏散与核心设备应急供电。

  •智能化系统：安装实验室信息管理系统（LIMS），实现样品管理、数据追溯、设备运维、报告生成的全流程数字化；配置视频监控、门禁系统（限制非授权人员进入）、温湿度在线监测系统（实时预警异常环境）、化学品泄漏检测报警器等，提升实验室管理效率与安全性。

  （四）安全防护系统

  •化学品安全：危险品存储柜配备防爆通风装置与泄漏托盘，剧毒化学品实行双人双锁管理；实验台配备应急喷淋、洗眼器（距离危险操作区≤15m），配置化学防护服、防毒面具、防护手套等个人防护装备。

  •消防安全：按规范配置灭火器（干粉、二氧化碳）、消防栓、火灾自动报警系统与应急疏散通道，实验室出口设置明显标识；有机溶剂存储区与分析区采用防火防爆隔断，避免火灾蔓延。

  •生物安全：微生物检测室配备生物安全柜（Ⅱ级及以上），实验废弃物经高压灭菌处理后分类处置；设置生物危害标识，严格执行无菌操作规范，防范微生物泄漏风险。

  •辐射安全：若配备放射性检测设备，单独设置辐射检测区，配备辐射防护屏障与剂量监测仪，操作人员持证上岗，落实辐射安全管理制度。

  四、设备配置方案

  （一）核心检测设备

  •常规理化检测：紫外可见分光光度计、离子色谱仪、自动滴定仪、COD快速测定仪、氨氮分析仪等。

  •重金属检测：原子吸收分光光度计、原子荧光光度计、ICP-MS、重金属快速检测仪等。

  •有机物检测：气相色谱仪、液相色谱仪、GC-MS、液相色谱-质谱联用仪（LC-MS）、VOCs在线监测仪等。

  •微生物检测：生物安全柜、高压蒸汽灭菌器、恒温培养箱、菌落计数器、显微镜等。

  •综合监测：噪声频谱分析仪、电磁辐射检测仪、土壤采样器、大气采样器、水质多参数分析仪等。

  （二）辅助设备

  •样品前处理：微波消解仪、超声波清洗器、离心机、冷冻干燥机、固相萃取装置等。

  •实验室辅助：电子天平（精度0.1mg）、超纯水机、通风橱、万向抽气罩、防爆冰箱、恒温恒湿箱等。

  •安全与环保：酸雾净化塔、废水处理设备、活性炭吸附装置、应急喷淋、洗眼器、灭火器等。

  五、环保与节能设计

  1.废水处理：构建“预处理-深度处理-回用”三级系统，酸性废水与碱性废水经中和池调节pH值，重金属废水采用螯合沉淀法处理，有机废水通过氧化降解设备净化，处理后的废水可用于实验室清洁或绿化灌溉。

  2.废气处理：通风橱与万向抽气罩排出的废气，经酸雾净化塔、活性炭吸附装置处理后，达到《大气污染物综合排放标准》后排放；有机物废气采用催化燃烧装置处理，提高净化效率。

  3.固体废物处理：实验废弃物分类存放（化学废物、生物废物、废旧设备），委托有资质的单位进行无害化处置；耗材包装（如试剂瓶、采样瓶）经清洗消毒后回收利用，减少固废产生量。

  4.节能设计：采用节能LED照明、变频空调、节水器具等节能设备，实验室外墙采用保温材料，降低能耗；纯水系统、通风系统设置智能启停功能，避免无效运行；利用自然采光与通风，减少人工照明与机械通风的使用。

  六、运行管理体系

  1.质量管理：建立完善的质量管理体系，落实样品采集、前处理、检测、数据审核等全流程质量控制，定期开展设备校准、人员培训、能力验证，确保监测数据真实可靠。

  2.安全管理：制定实验室安全管理制度、化学品使用规范、应急处置预案，定期开展安全培训与应急演练，明确各岗位安全职责，防范安全风险。

  3.运维管理：建立设备台账与定期维护计划，配备专业运维人员，保障检测设备正常运行；利用LIMS系统实现样品、数据、设备的全生命周期管理，提升运维效率。

  4.人员管理：操作人员需持证上岗，定期参加专业技能培训与安全培训，熟悉设备操作规范与应急处置流程；建立人员绩效考核机制，激励工作人员提升业务能力与责任意识。

  七、结语

  环境监测实验室的设计与建设，是精准开展生态环境监测、科学制定环保政策的基础保障。本方案以“功能适配、安全合规、精准高效、绿色可持续”为核心，通过科学的空间布局、完善的系统设计、专业的设备配置与规范的管理体系，构建兼具实用性与前瞻性的现代化环境监测实验室。未来，实验室可根据监测技术发展与业务需求拓展，持续优化设施配置与管理模式，充分发挥“监测预警、决策支撑、执法监督”的核心作用，为生态环境保护与高质量发展提供坚实的技术支撑。
