智能通风柜变风量(VAV)控制系统原理

日期:2022-07-27 15:49:00发布人:本站浏览数:554

  本系统专用于实验室通风柜智能变风量控制。依照实验室的相关规范要求,对通风柜的面风速应保持在一个合适的范围(0.4-0.6m/S)。本系统采用面风速+位移双传感器闭环控制模式(也可选配压差+位移双传感器闭环控制模式)通过对通风柜面风速(或压差)及视窗开度变化的实时监控,当视窗开度或管网压力变化时快速调整风阀开启角度。以使得面风速快速稳定在合适的范围内。 选配电动视窗控制系统,在人员离开后驱动电机带动视窗自动降落,以减少排风量从而大大节省能耗。



  智能通风柜变风量(VAV)控制系统功能、特点(带*为选配功能):

  1.智能通风柜自控系统采用3 CPU设计方案,1颗高速32bit RISC主CPU总领全局、负责核心控制算法。1颗图形协处理CPU负责图形显示、人机界面交互功能。1颗CPU冗余处理一键强排风功能。3颗CPU既独立运行又相互承,系统更稳定可靠。

  2.操作面板为彩色5吋电容式触摸屏。5吋大屏、窄边框设计,以传统4吋的体积拥有5吋的视野。软按键设计,设置、操作更方便,普遍适应各种通风柜安装。

  3.软按键+实体按键2组紧急一键强排风功能,业内首创双CPU冗余处理技术,即使一颗CPU出现故障,也能执行强排风功能。面板关键性连线采用双线冗余连接,更加安全可靠。

  4.采用位移传感器+面风速传感器(或压差传感器)双传感器组成的闭环控制方案算法。管网压力改变或视窗位置改变后系统能迅速反应,响应时间小于0.1秒。3秒内达到稳定。闭环控制方案消除了管网压力的影响,从而实现无关压力控制。

  5.实时显示风速值、阀门开度等各参数。

  6.人员检测功能,检测到人时,保持风速为0.5m/s。当人员离开后,自动调低面风速至0.3m/s以降低能耗。(通风柜

  7.风速传感器校正功能。

  8.报警继电器输出

  9.风机运行继电器输出

  10.灯光控制继电器

  11.报警消音功能,

  12. 风速超高/低,声光报警及显示。

  13. 通风柜视窗开度可设置超高/低报警,以确保视窗的安全高度;

  14.蝶阀阀体. PVC注塑成型,抗腐蚀、耐酸碱。

  15.密码保护,防止无关人员擅动。

  16.控制模块支持RS485 /Modbus网络通讯协议,方便与楼宇智能集中监控系统相连。

  17*.压差检测

  18*.温度检测,可用于着火、高温检测报警。

  19*可选wifi/以太网通信接口

  ----------以下为选配电动视窗控制功能---------------

  20*.以步进电机作为源动力,先进运动算法,运行噪音低、定位更准确,运行更平稳流畅。

  21*.安装于移动视窗下沿的防夹传感器,在检测到障碍时立即停止。

  22*.可设定电动视窗的开启/关闭的运行速度。精确设定上升/下降定位点。

  23*.自动控制,人员过来上升开启视窗,人员离开后自动驱动视窗降落。

  24*.电机电流设定,以满足不同柜体的需要。

  25*.视窗移动助力功能,检测到操作人员移动视窗后自启动电机助力运行。

  26*.可远程操作视窗的升/降

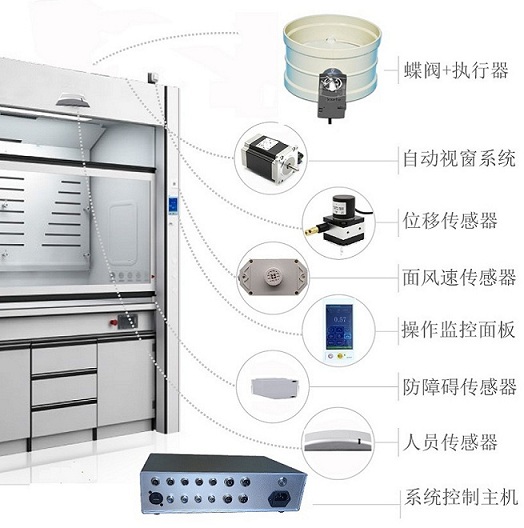

  变风量(VAV)通风柜自控系统部件(带*为选配部件)

  1.彩色5吋电容触摸屏。安装开孔68×140mm,外观尺寸:76×155mm

  2.控制主机。

  3.快速执行器+蝶阀阀体

  4.面风速传感器:0.01-1m/s采用通风柜侧壁实测风速值。

  5.位移传感器:量测行程:0-1000mm

  6.人员检测传感器

  7*.压差检测传感器

  8*.温度传感器。

  9*wifi/以太网通信接口

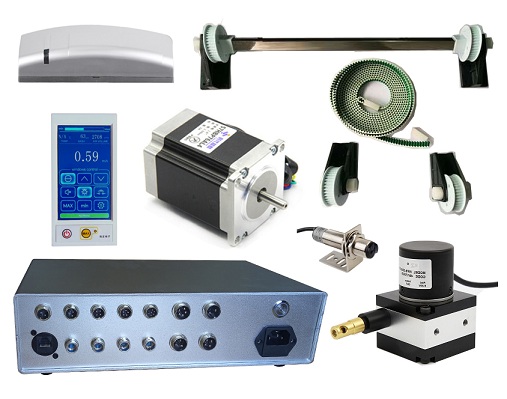

  --------以下为选配电动视窗控制功能配件----------

  10*.步进电机

  11*.防障碍红外线传感器

  12*.电动视窗机构配件齿轮、链条、同步轮等若干

  实验室通风柜自动视窗系统原理、作用介绍:

  实验室通风柜自动视窗系统越来越多被应用,其能监测到人员走到通风柜前实验时,系统自动驱动视窗升起,方便实验。人员离开后又自动驱动视窗降落使通风柜视窗处于关闭状态,从而大大减小排风量。对于有空调恒温的实验室来说,其减少排风量所带来的节能效果非常明显。以一台宽1.8米视窗开度0.5米,面风速为0.5m/s通风柜为例,其每小时排风量可达1620立方米,每天排风量为38880立方米。室内经空调调温后的空气被排出后会造成极大能耗。按空调制冷/热温差10℃算,每天排风所增加的空调耗电量约为30~40度(推算过程略)。使用了自动视窗系统后,排风量减少80%以上,据此粗略估算,使用了自动视窗系统后,每年节省能耗9000度以上(实际能耗根据具体工况会有所出入)。由此产生的经济效益相当可观。

  另外,由于视窗常主动处于关闭状态,使得通风柜总排风量大为减小,从而使整个实验室通风系统的排风量要求大大降低,也就是对风机、变频系统、排风管路等都降低了要求,从而降低了设备的成本。再有,使用通风柜自动视窗系统后,通风柜视窗大部分自动处在关闭状态,也减少了有害气体、烟雾逸散到室内空间的可能性。提高了安全性。总之,使用通风柜自动视窗系统好处非常明显。



  智能通风柜自动视窗系统功能、特点:

  1.系统以步进电机作为源动力,定位更准确,优化运动算法,运行噪音低、运行更平稳流畅。

  2.可操作面板为彩色5吋电容式触摸屏。窄边框设计,以传统4吋的体积拥有5吋的视野。软按键设计,设置、操作更方便,普遍适应各种通风柜安装。

  3.视窗移动助力功能,检测到操作人员移动视窗后自启动电机助力运行。

  4.可设定电动视窗的开启/关闭的运行速度。准确设定上升/下降定位点。

  5.安装于移动视窗下沿的防夹传感器,在检测到障碍时立即停止。

  6.自动控制,人员过来上升开启视窗,人员离开后自动驱动视窗降落

  7.电机电流设定,以满足不同柜体的需要

  8.密码保护,防止无关人员擅动。

  9.灯管控制功能。

  10.控制系统支持RS485 /Modbus网络通讯协议,方便与楼宇智能集中监控系统相连。可远程操作通风柜视窗的升/降。
